KENWOOD TS-590S Frontplattenwechsel

Sollten Sie die Frontplatte des Transceivers TS-590S von Kennwod einmal wechseln müssen, ist diese Prozedur recht einfach.

  • Trennen Sie den TRX von allen Leitungen (Strom, Antennenkabel, Datenkabel etc)
  • Öffnen Sie sämtliche Schrauben und entfernen Sie das Gehäuse
  • Die Drehregler sind nur aufgesteckt und lassen sich gut abziehen. Wenn Sie unsicher sind, machen Sie mit dem Smartphone Bilder von der Frontplatte
  • Die gummierte Ummantelung des VFO-Drehknopfes kann angehoben und vorsichtig über den Knopf gezogen werden
  • Darunter finden Sie ein kleines Loch im Knopf in dem sich eine Inbusschraube befindet. Diese leicht lösen und Sie haben den Knopf in der Hand
  • Dahinter verbirgt sich noch eine Kreuzschlitzschraube. Diese bitte entfernen
  • Die Frontplatte ist nur aufgeklippst was gut zu erkennen ist. Die Klippse lösen und die Frontplatte abziehen. Die Tasten können sich mit lösen was nicht tragisch ist
  • Die Tasten wieder auf den Korpus setzen und die neue Frontplatte aufklippsen
  • Mit dem Rückbau beginnen

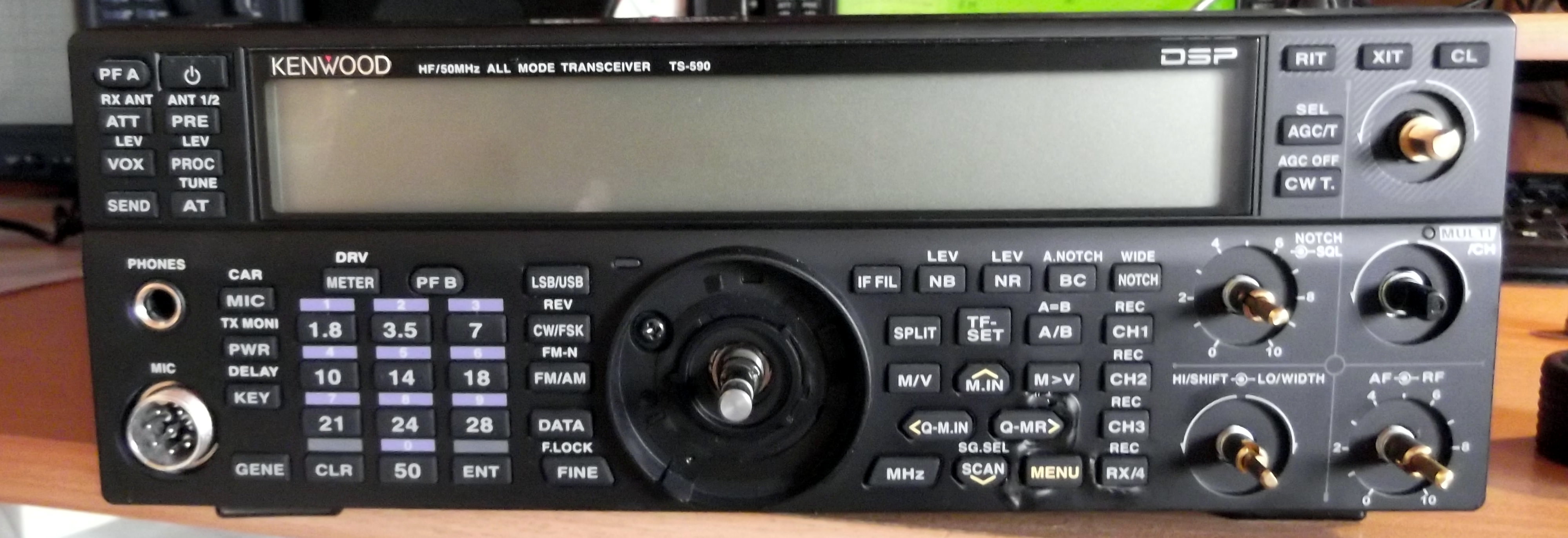

DSCF6850

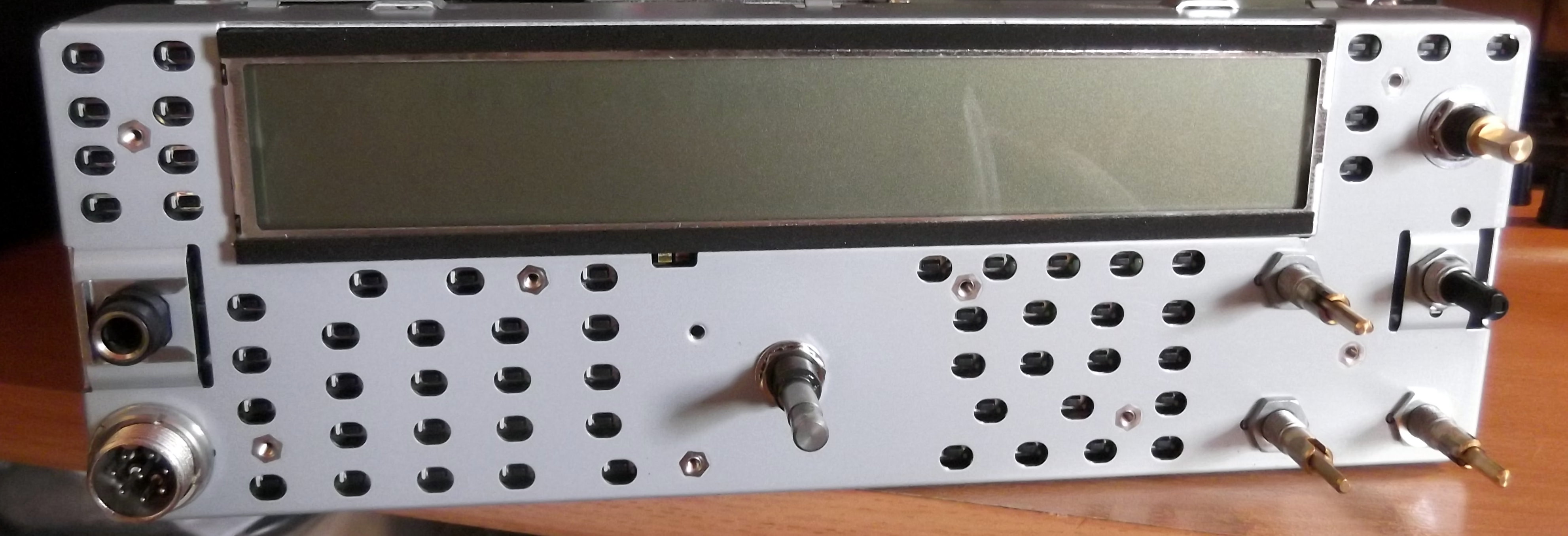

DSCF6860

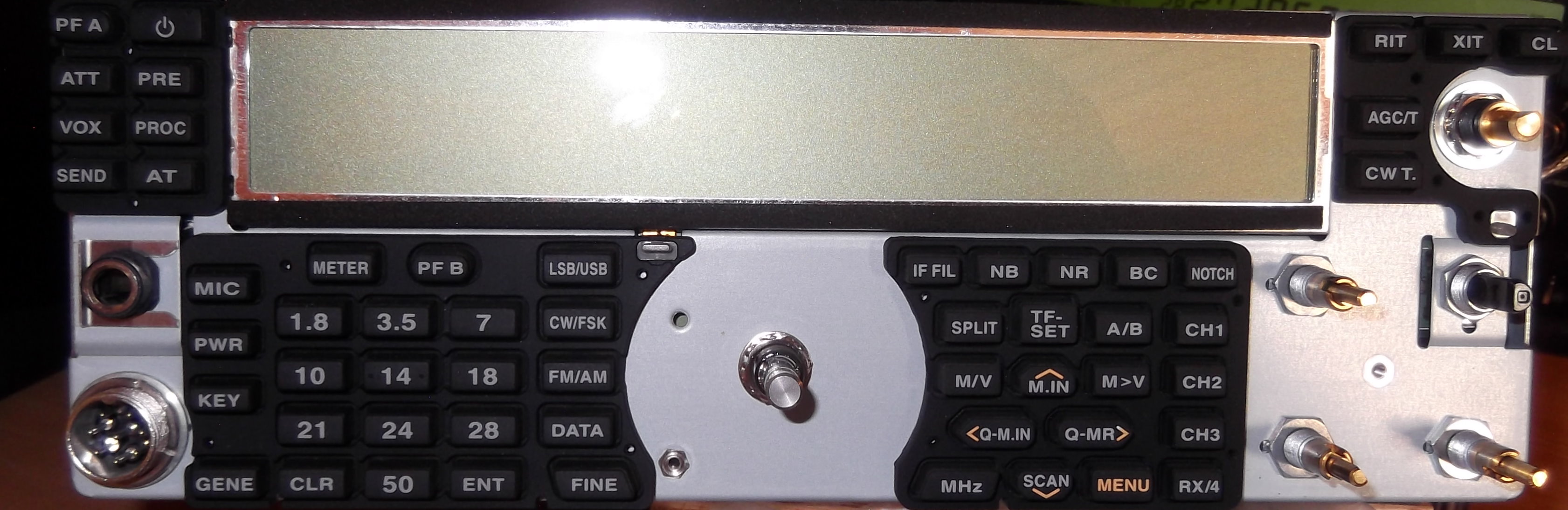

DSCF6863
