Dokumentation zum Empänger JRC NRD-535 bzw. JRC NRD-535DG

Der JRC NRD-535 wurde in einer Verkaufsplattform angeboten. Der Empfänger ist aus dem Hause JRC (Japan Radio Communication) und kommt aus Japan. Die Geschichte von JRC kann hier nachgelesen werden.
Der Receiver war in einem guten Zustand mit etwas Gebrauchsspuren, die aber zu vernachlässigen sind. Die Frontseite ist makellos und deshalb weckte die Anzeige in der Online-Verkaufsplattform mein Interesse, zumal ich schon immer einen dieser Receiver aus dem Hause JRC haben wollte.
Inzwischen hat es einen zweiten gegeben, einen JRC NRD-535DG.
JRC hat verschiedene Receiver hergestellt die ich nachfolgend kurz erwähne. Die Liste ist nicht vollständig, umfasst aber die bekanntesten Produkte.

Nachfolgende Informationen zur Gerätepalette sind insbesondere auf der Webseite SHORTWAVERADIO zu finden - Link hier.

Weitere private WEB-Seiten sind im Netz zu finden.

Gerätepalette der letzten Jahre - nicht komplett:

JRC NRD 1EH
JRC NRD 2K
JRC NRD 72
JRC NRD 91
JRC NRD 92
JRC NRD 93
JRC NRD 95
JRC NRD 240
JRC NRD 301A
JRC NRD 302A
JRC NRD 345
JRC NRD 505
JRC NRD 515
JRC NRD 525
JRC NRD 525G
JRC NRD 525GF
JRC NRD 535
JRC NRD 535D
JRC NRD 535DG
JRC NRD 545
JRC NRD 630

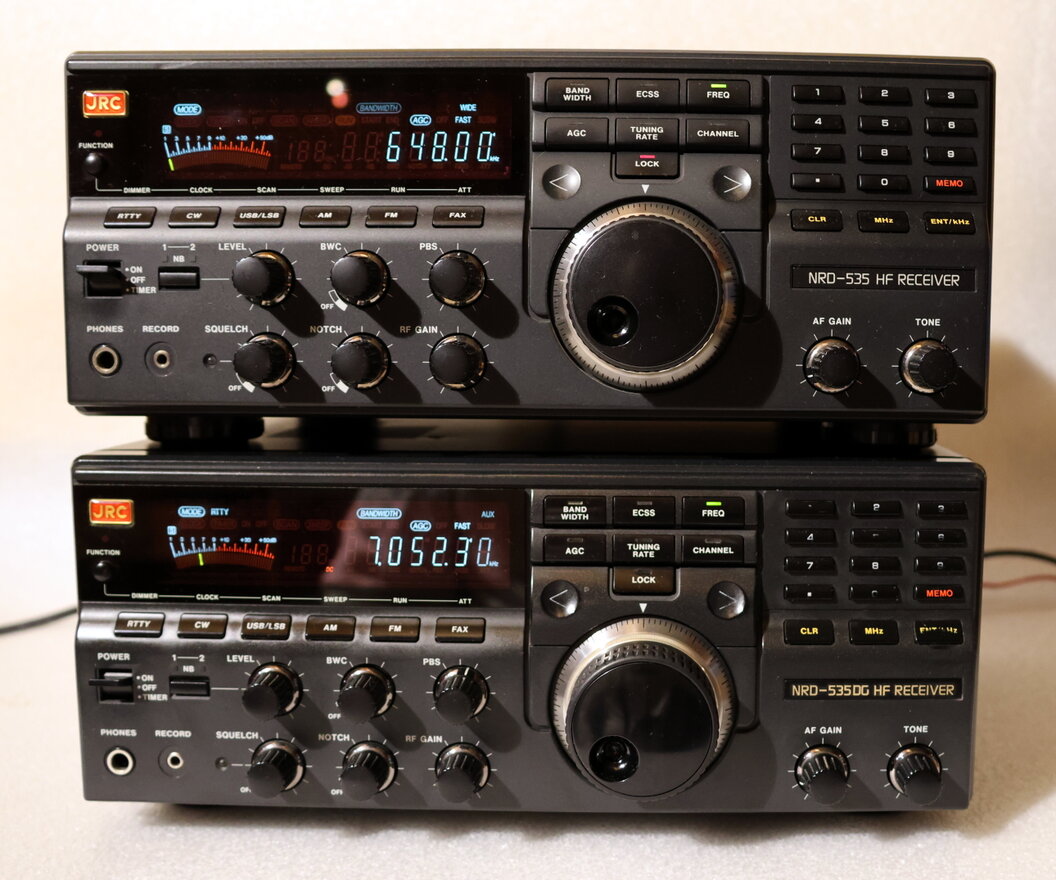

Beide Geräte. Achtung diverse Spiegelungen auf den Displays bitte vernachlässigen. Danke.

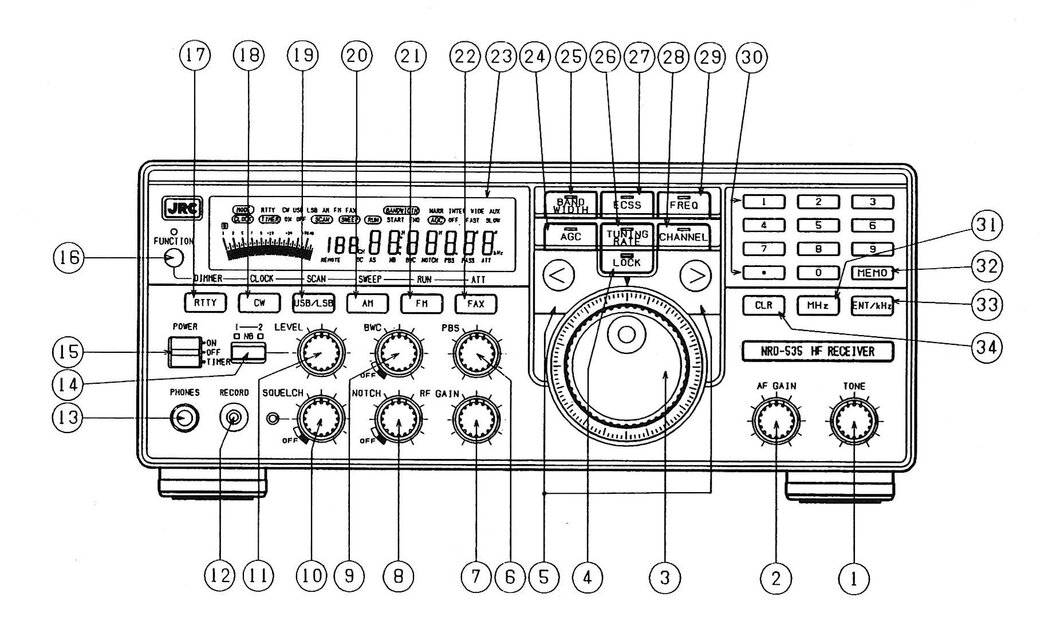

Frontseite. Nachfolgende Erklärung kurzgefasst. Teilweise noch umfassender. Bitte Handbuch, siehe “abrufbare Unterlagen im WEB” am Ende des Berichtes, downloaden.

01 = TONE : Klangregler für Höhen und Tiefen. Bei optionaler RTTY DEMO (CMH-530) Platine arbeitet er auch als Regler für die Mittenfrequenz des SPACE-Filters
02 = AF GAIN : Lautstärkeregler für den eingebauten SPEAKER, der PHONES-Buche (Kopfhöreranschluss) oder der EXT. SP-Buche auf der Rückseite
03 = TUNING : Abstimmregler für die Veränderung der Frequenz in den Schrittweiten 1Hz, 10Hz oder 100Hz nach Betätigung der TUNING RATE Taste (26)
04 = LOOK : Bei Drücken der Taste ist die Frequenz nicht veränderbar. Der Empfänger bleibt auf der Frequenz. Nach erneutem Drücken ist die Frequenz wieder veränderbar
05 = DOWN & UP : < DOWN / UP > die Frequenz geht nach unten oder oben. Schnelle Frequenzwahl abhängig von Taste (26). Funktion auch bei abgespeicherten Kanälen
06 = PBS : Passband Abstimmungsregler. Bei Störungen in USB oder LSB lässt sich das ZF-Filter so verschieben, dass das Störsignal außerhalb des Filters ist. Nicht bei FM
07 = RF GAIN : Regler zum Einstellen des 1. und 2. ZF-Verstärkers
08 = NOTCH : Regler dämpft Störsignale. Geeignet für SSB & CW und bei eingebauter ECSS-Platine (CMF-78) Bei FAX & RTTY sowie AM funktioniert er auch. Nicht bei FM
09 = BWC : Regler lässt das 2,4 kHz-Filter in seiner Bandbreite 500 Hz - 2,4 kHz regeln. Dazu muss die Platine BWC (CFL-243) eingebaut sein. Arbeitet nicht bei AM und FM
10 = SQUELCH : Regler für die Rauschsperre
11 = LEVEL : Regler in Zusammenhang NB-Taster (14). Bei Betätigung des NB-Tasters kann mit dem Regler die Ansprechschwelle verändert werden. Meistens Linksanschlag
12 = RECORD : Tonbandbuchse zur Aufnahme mit einem Tonbandgerät oder anderer Speichermedien. Der Stecker 3,5mm Klinke
13 = PHONES : Anschluss für Stereo-Kopfhöhrer 6,35mm Klinke. Beim Anschluss wird der interne LSP sowie der EXT SP (39), Anschluss auf der Rückseite, ausgeschaltet
14 = NB : Störaustaster in Zusammenhang mit dem LEVEL-Regler (11)
15 = POWER : Ein / Aus-Schalter. Auf der Stellung Timer schaltet das Gerät, nach zuvor eingestellter Zeit, sich ein und aus
16 = FUNCTION : Aktiviert die Zweitbelegung der Tasten RTTY (17), CW (18), USB/LSB (19), AM (20), FM(21) und FAX (22)
17 = RTTY : Schaltet in die Betriebsart RTTY. In der Zweitbelegung wird damit der Dimmer des Display aktiviert.
18 = CW : Schaltet in die Betriebsart CW. In der Zweitbelegung wird damit die Uhrzeit eingestellt sowie die Ein- und Ausschaltzeit des Timers (15) aktiviert.
19 = USB/LSB: Schaltet in die Betriebsart USB oder LSB. In der Zweitbelegung wird damit die SCAN-Funktion der Speicherkanäle aktiviert
20 = AM : Schaltet in die Betriebsart AM. In der Zweitbelegung wird damit die SCAN-Funktion des Frequenzsuchlaufes aktiviert
21 = FM : Schaltet in die Betriebsart FM. In der Zweitbelegung wird damit die der Start bzw. Stop der Speicher- oder Frequenzsuchlaufes aktiviert
22 = FAX : Schaltet in die Betriebsart FAX. In der Zweitbelegung wird damit ein Dämpungsglied (ATT) von 20dB in den Antenneneingang geschaltet
23 = DISPLAY : Frequenzanzeige mit allen zusätzlichen Funktions- und Statusanzeigen
24 = AGC : Taste automatische Verstärkungsregelung. Taste drücken und danach die Taste (5) < DOWN / UP > Umschaltung von AGC OFF / AGC SLOW / AGC FAST
25 = BAND WIDTH : Wählen der Bandbreite. Taste drücken und danach die Taste (5) < DOWN / UP > Umschaltung von NARR 1kHz / INTER 2kHz / WIDE 6kHz und AUX 12kHz
26 = TUNIG RATE : Veränderung der Schrittweiten 1Hz, 10Hz oder 100Hz für die Verwendung des TUNING Reglers (03)
27 = ECSS : Optionale Platine ECSS (CMF-78) erforderlich. Schaltet zwischen USB / AM und LSB / AM um. Verbesserung des AM-Rundfunkempfanges
28 = CHANNEL : Umschaltung in den Kanalspeicherbetrieb und danach die Taste (5) < DOWN / UP > drücken um die Kanäle zu schalten
29 = FREQ : Umschaltung in den variablen Frequenzbetrieb. Entweder mit dem Drehregler TUNING (3) oder den < DOWN / UP > Tasten die Empfangsfrequenz verändern
30 = TASTENFELD : Direkteingabe der Empfangsfrequenz über das Tastenfeld. Speicherkanäle, Uhrzeiten und Betriebszustände können auch darüber eingestellt werden
31 = MHZ : Frequenzen in MHz eingeben
32 = MEMO : Taste zur Eingabe von Speicherkanälen
33 = ENT / kHz : Bestätigungstaste für Frequenz-, Kanal- und Uhrzeiteingabe
34 = CLR : Taste zu Löschung von Frequenz-, Kanal- und Uhrzeiteingaben

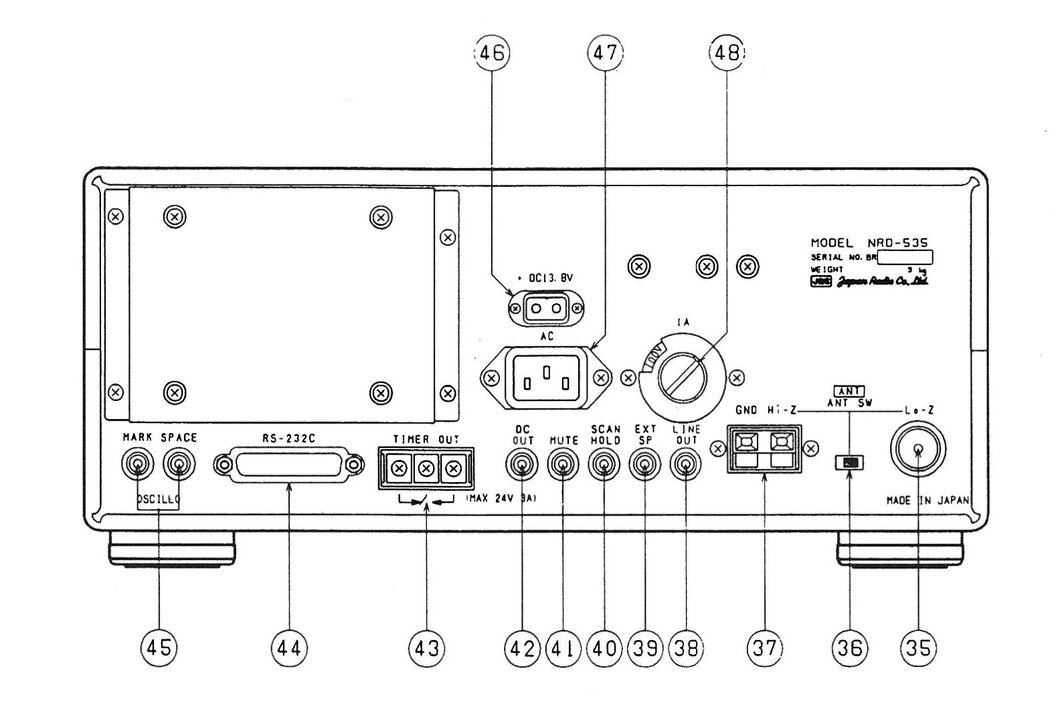

Rückseite. Nachfolgende Erklärung kurzgefasst. Teilweise noch umfassender. Bitte Handbuch, siehe “abrufbare Unterlagen im WEB” am Ende des Berichtes, downloaden.

35 = ANT Lo-Z : Antennenanschluss über SO-239 Buchse
36 = ANT : Antennenumschalter zwischen Lo-Z und Hi-Z
37 = ANT Hi-Z : Antennenanschluss für Draht- oder Stabantennen
38 = LINE OUT : Anschluss von Zusatzgeräten wie RTTY- oder CW-Decoder
39 = EXT SP : Anschluss eines externen Lautsprechers. Der zum Gerät passende Lautsprecher hat die Bezeichnung NVA-319
40 = SCAN HOLD : Externe Steuerung des Suchlaufes
41 = MUTE : Schaltet den Empfänger ab wenn das Gerät mit einem Sender betrieben wird. Bei Sendung schaltet der Sender den Empfänger ab
42 = DC OUT : Stromversorgung für externe Geräte 10,8 V maximal 30 mA
43 = TIMER OUT : Anschlüsse die von Zeitschaltuhr bzw. SQUELCH geschlossen oder geöffnet werden. Änderungen im Empfänger notwendig - siehe Handbuch
44 = RS 232 C : Anschluss für einen PC
45 = MARK / SPACE : Optionale RTTY DEMO Platine (CMH-530) erforderlich. Anschluss eines Oszilloskopes zur exakten Abstimmung von RTTY-Signalen
46 = DC 13,8 V : Anschluss zum Betrieb über ein DC-Kabel
47 = AC : Anschluss Kaltgerätestecker für 220 Volt Betrieb
48 = FUSE / VOLTAGE SELECTOR : Gerätesicherung und Einstellung der landesüblichen Netzspannung

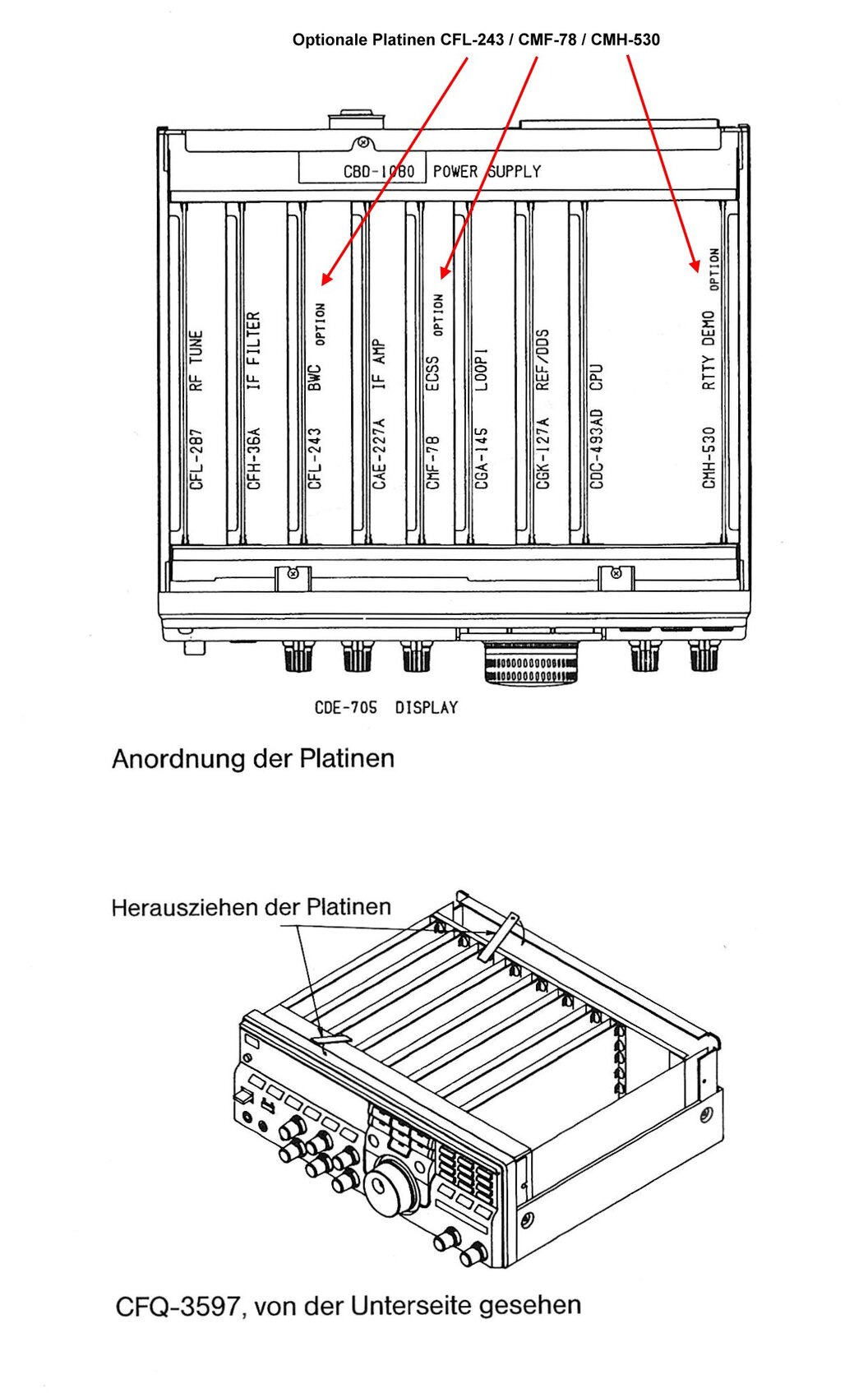

Eingebaute Platinen bzw. optional erhältliche Platinen.

Erklärung der optionalen Platinen ECSS-Platine (CMF-78), BWC (CFL-243) und RTTY DEMO (CMH-530)

Die Platine ECSS (CMF-78) dient zur Seitenbandwahl USB AM bzw. LSB AM. Verbesserung des Rundfunkempfangs. Mehr Informationen dann klicke hier.
Die Platine BWC (CFL-243) dient zur stufenlosen Regelung des 2,4kHz Bandfilters über den Drehregler BWC (9) von 500Hz bis 2,4kHz. Mehr Informationen dann klicke hier.
Die Platine RTTY DEMO (CMH-530) dient zur Dekodierung von Funkschreibsignalen in Baudot zwischen 37 und 75 Baud. Mehr Informationen dann klicke hier. (noch nicht aktiv)

Abrufbare Unterlagen im WEB:

Bedienungsanleitung Englisch - schlechte Scan Qualität
Bedienungsanleiung Deutsch - gute Scan Qualität
Service Manual Englisch - akzeptable Scan Qualität
Werbeanzeige - Datasheet - gute Scan Qualität

Bestückung meiner beiden JRC NRD-535. Drei Platinen sind optional nachrüstbar. Beide Receiver werden nach und nach um die fehlenden Platinen nachgerüstet. Der Empfang ist bei beiden Geräten jetzt schon uneingeschränkt möglich. Platinenbezeichnungen in rot erklären, welche Platinen noch fehlen.

Der JRC NRD-535 hat zusätzlich die ECSS-Platine (CMF-78) und die Platine BWC (CFL-243). Die Platine RTTY DEMO (CMH-530) fehlt noch.
Der JRC NRD-535DG hat alle optionale Platinen und ist somit voll ausgestattet

März 2024 vorläufiges Ende des Berichtes.
