KENWOOD TR-9000 Reparatur Frequenzanzeige
Sollten Sie die nachfolgende Reparatur / Änderung an Ihrem TRX durchführen, geschieht das in Eigenverantwortung. Der Verfasser und/oder der Inhaber dieser Webseite können für eventuelle Schäden nicht haftbar gemacht werden. Alle Angaben ohne Gewähr. Überlegen Sie also gut, ob Sie die Reparatur bzw. die Änderungen vornehmen wollen.
Es handelt sich nachfolgend um den Fall, dass die Frequenzanzeige des Kenwood TR-9000 eine Frequenz anzeigt, die nicht der tatsächlich eingestellten Frequenz entspricht. Auch gut daran zu erkennen, dass die Anzeige nicht mehr so klar und hell erscheint und eine Frequenz anzeigt die das Gerät nicht hat. Durch einen kräftigen Schlag mit der flachen Hand auf das Gehäuse wird die tatsächliche Frequenz wieder sichtbar. Wir sprechen hier von einer so genannten kalten Lötstelle - doch wo ist diese? Sorgen Sie für gutes Licht bei Ihrer Arbeit und ganz wichtig - don´t drink and repair.
- Gerät ausschalten
- Gerät vom angeschlossenen Antennenkabel und der Stromleitung trennen
- Schrauben des Gehäuses entfernen und abnehmen
- Hinter der Frontplatte befinden sich links und rechts Schrauben die mit dem Korpus verbunden sind - diese entfernen

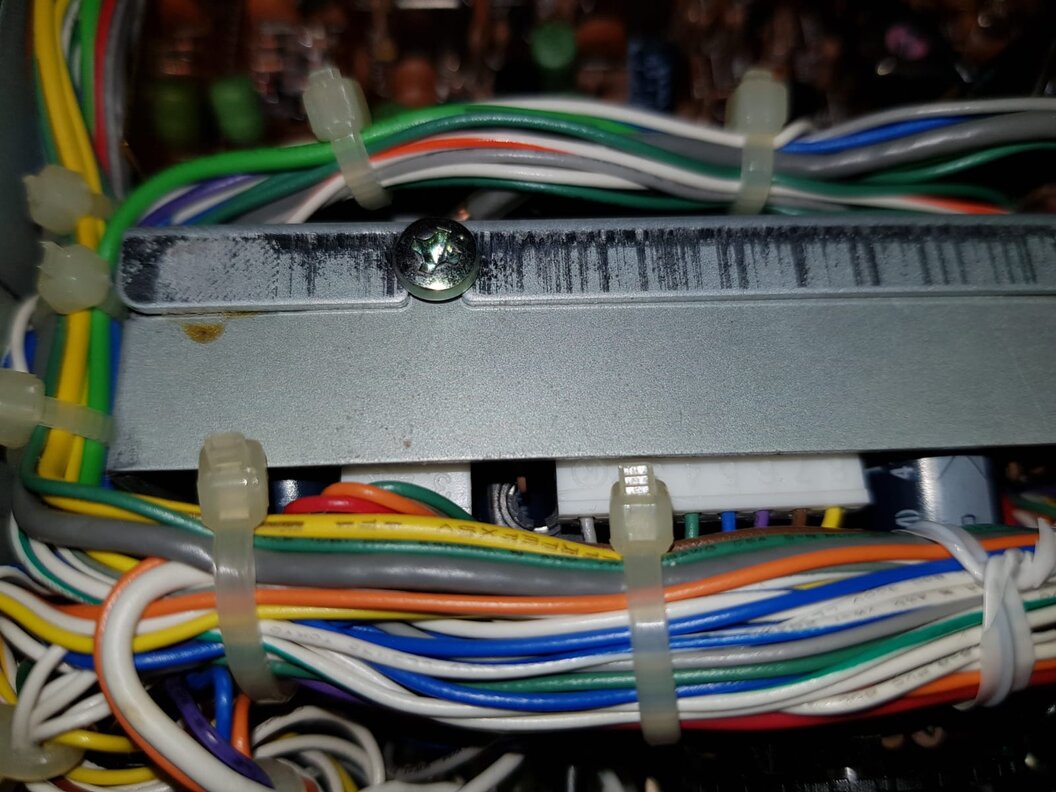

- Die zwei weißen Steckanschlüsse (siehe Bild unten) müssen zu sehen sein
- Sämtliche Kabelbinder, die die Kabelstränge in diesem Bereich bündeln, öffnen und so gut es geht das Gerät auseinander bauen
- Sie müssen auf die Platine zugreifen können, auf der die Anschlüsse der zwei weißen Steckanschlüsse aufgelötet sind
- Sie müssen auch weitere Schrauben entfernen um auf die Lötseite dieser Platine zu kommen
- Diese Platine weißt im Alter kalte Lötstellen auf und sorgt für eine falsche Frequenzanzeige
- Lötpunkte dahinter, sowie wenn möglich auf der ganzen Platine, nachlöten
- Rückbau, Gehäusedeckel aufsetzen und mit den Schrauben wieder befestigen
- Antennenkabel sowie die Stromleitung anschließen und Gerät einschalten
