KENWOOD TS-590S Frontplattenwechsel
Sollten Sie die nachfolgende Reparatur / Änderung an Ihrem TRX durchführen, geschieht das in Eigenverantwortung. Der Verfasser und/oder der Inhaber dieser Webseite können für eventuelle Schäden nicht haftbar gemacht werden. Alle Angaben ohne Gewähr. Überlegen Sie also gut, ob Sie die Reparatur bzw. die Änderungen vornehmen wollen.
Sollten Sie die Frontplatte des Transceivers TS-590S von Kennwod einmal wechseln müssen, ist diese Prozedur recht einfach.
- Trennen Sie den TRX von allen Leitungen (Strom, Antennenkabel, Datenkabel etc)
- Öffnen Sie sämtliche Schrauben und entfernen Sie das Gehäuse

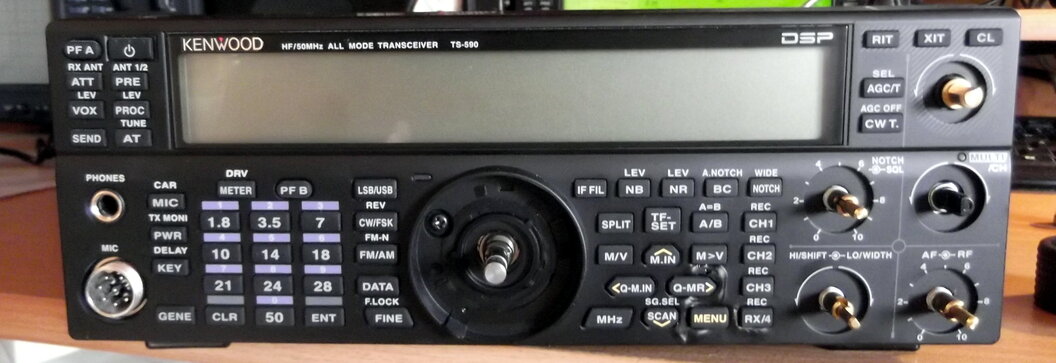

- Die Drehregler sind nur aufgesteckt und lassen sich gut abziehen. Wenn Sie unsicher sind, machen Sie mit dem Smartphone Bilder von der Frontplatte
- Die gummierte Ummantelung des VFO-Drehknopfes kann angehoben und vorsichtig über den Knopf gezogen werden

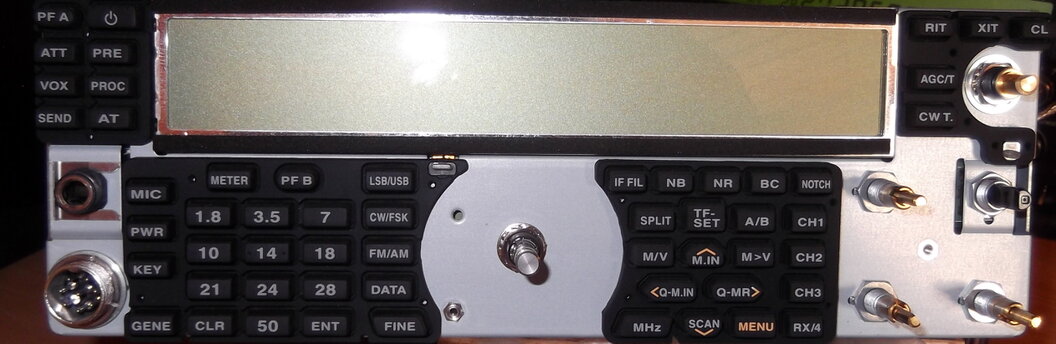

- Darunter finden Sie ein kleines Loch im Knopf in dem sich eine Inbusschraube befindet. Diese leicht lösen und Sie haben den Knopf in der Hand
- Dahinter verbirgt sich noch eine Kreuzschlitzschraube. Diese bitte entfernen

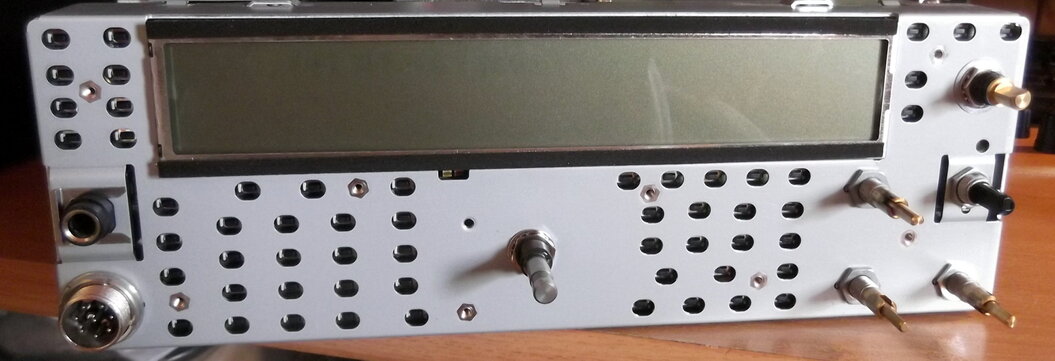

- Die Frontplatte ist nur aufgeklippst was gut zu erkennen ist. Die Klippse lösen und die Frontplatte abziehen. Die Tasten können sich mit lösen was nicht tragisch ist
- Die Tasten wieder auf den Korpus setzen und die neue Frontplatte aufklippsen
- Mit dem Rückbau beginnen
